UnrealPakViewer

Find the english translation of the README here

可视化查看 Pak 文件内容，支持以下特性

• 支持树形视图和列表视图查看 pak/ucas 中的文件
• 支持同时打开多个 pak/ucas 文件
• 列表视图中支持搜索，过滤，排序
• 支持查看 UAsset 文件的具体内容组成信息
• 以百分比显示各个文件夹，文件，文件类型的大小占比
• 支持多线程解压 Pak 文件
• 支持加载 AssetRegistry.bin 资源注册表

功能

打开 Pak 文件

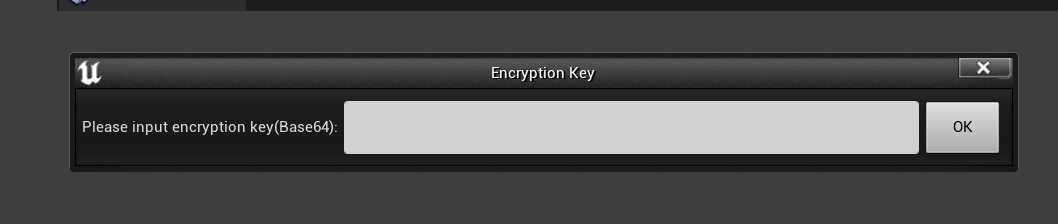

或者直接拖动 Pak 文件到 UnrealPakViewer 窗口中即可打开，如果 Pak 文件是加密的的，则会弹出密码输入框

输入对应的 AES 密钥的 Base64 格式后即可打开 Pak 文件

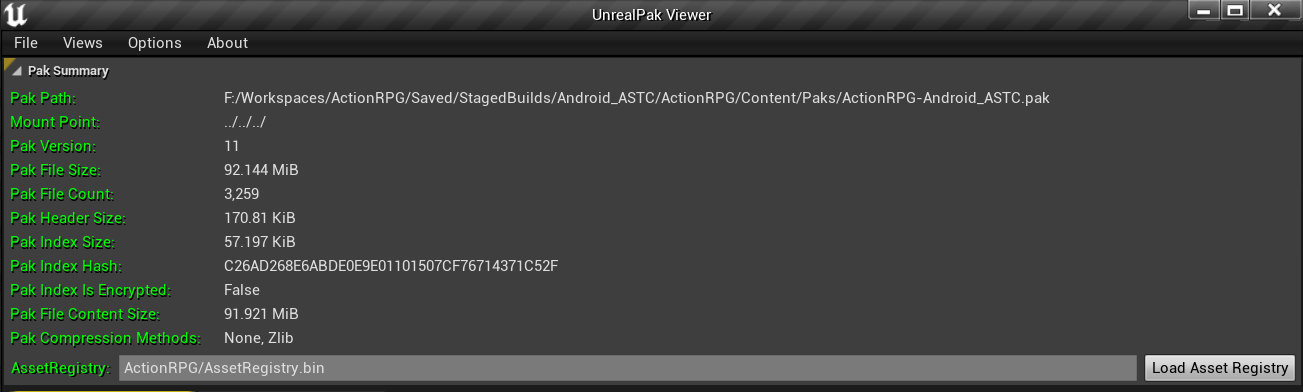

查看 Pak 文件摘要信息

• Mount Point: 默认挂载点
• Pak Version: Pak 文件版本号
• Pak File Size: Pak 文件大小
• Pak File Count: Pak 内打包的文件数量
• Pak Header Size: Pak 文件头大小
• Pak Index Size: Pak 索引区大小
• Pak Index Hash: Pak 索引区哈希值
• Pak Index Is Encrypted: Pak 索引区是否加密
• Pak File Content Size: Pak 文件内容区大小
• Pak Compression Methods: Pak 中文件所使用的压缩算法

加载资源注册表

Cook 完成后都会在 Saved/Cooked/[Platform]/[Project]/Metadata/DevelopmentAssetRegistry.bin 路径生成一份资源注册表信息，里面包含资源类型，引用关系等信息，可以通过 Load Asset Registry 加载进来分析各个资源类型的大小占比信息

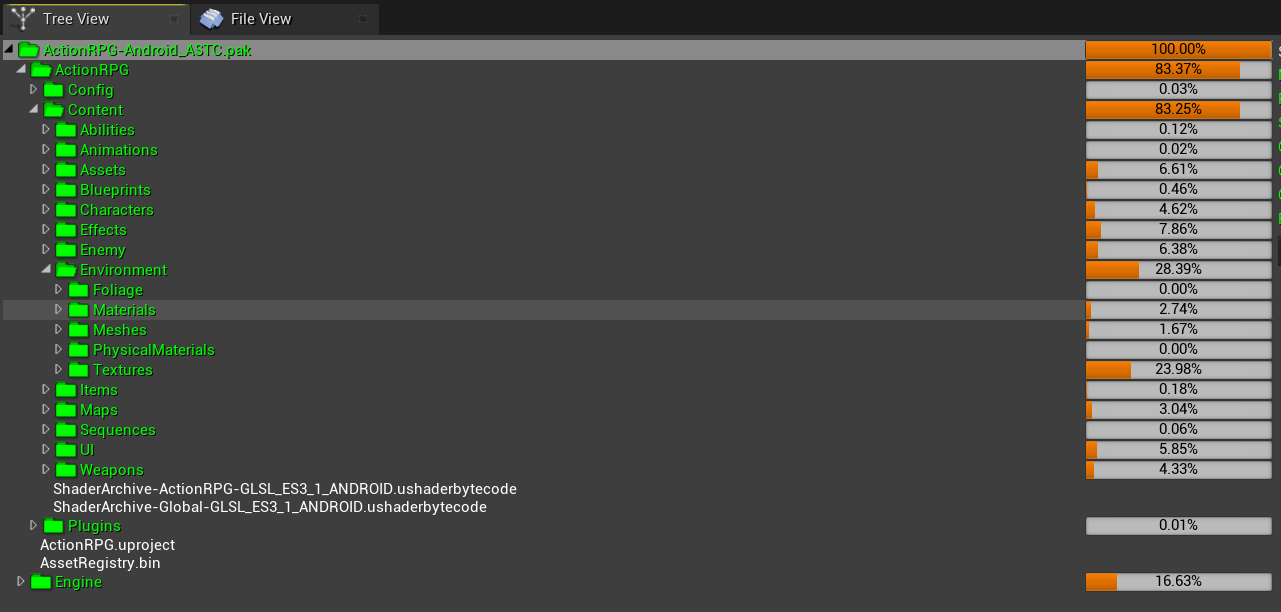

文件树视图

以树形结构列出 Pak 内包含的目录和文件，以及目录大小占总大小的比例信息

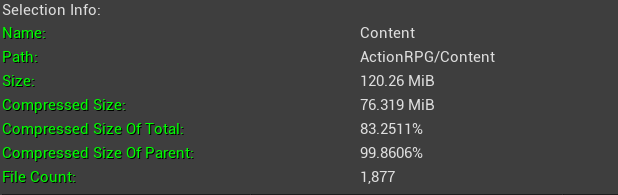

选中某个目录后可以在右边查看该目录详情

• Name: 目录名称
• Path: 目录路径
• Size: 目录解压后大小
• Compressed Size: 目录压缩后大小
• Compressed Size Of Total: 目录压缩大小占总 Pak 大小的比例
• Compressed Size Of Parent: 目录压缩大小占上级目录的比例
• File Count: 目录中文件数量

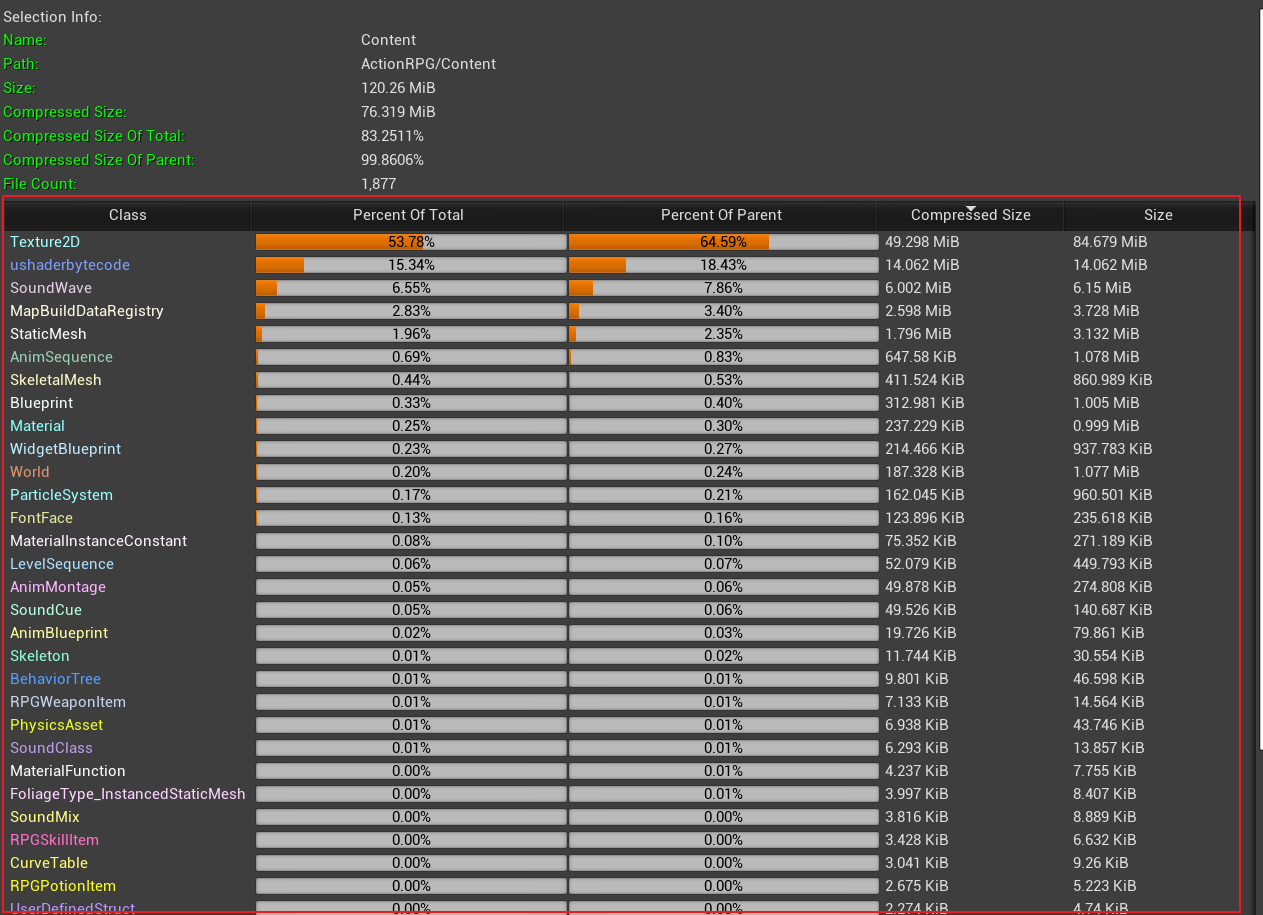

以及该目录中各个文件类型的占比信息(需要加载 AssetRegistry.bin 注册表)

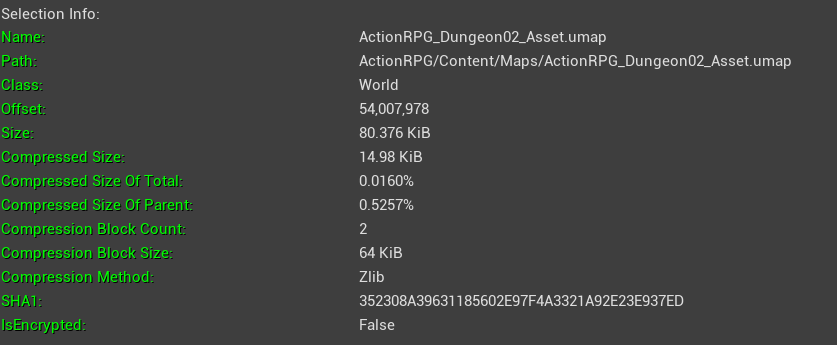

选中文件后可以在右边查看该文件详情

相比目录，额外多一些信息

• Class: 文件类型
• Offset: 文件在 Pak 中序列化的起始位置
• Compression Block Count: 压缩分块数量
• Compression Block Size: 压缩分块大小
• Compression Method: 文件压缩算法
• SHA1: 文件哈希值
• IsEncrypted: 文件是否加密

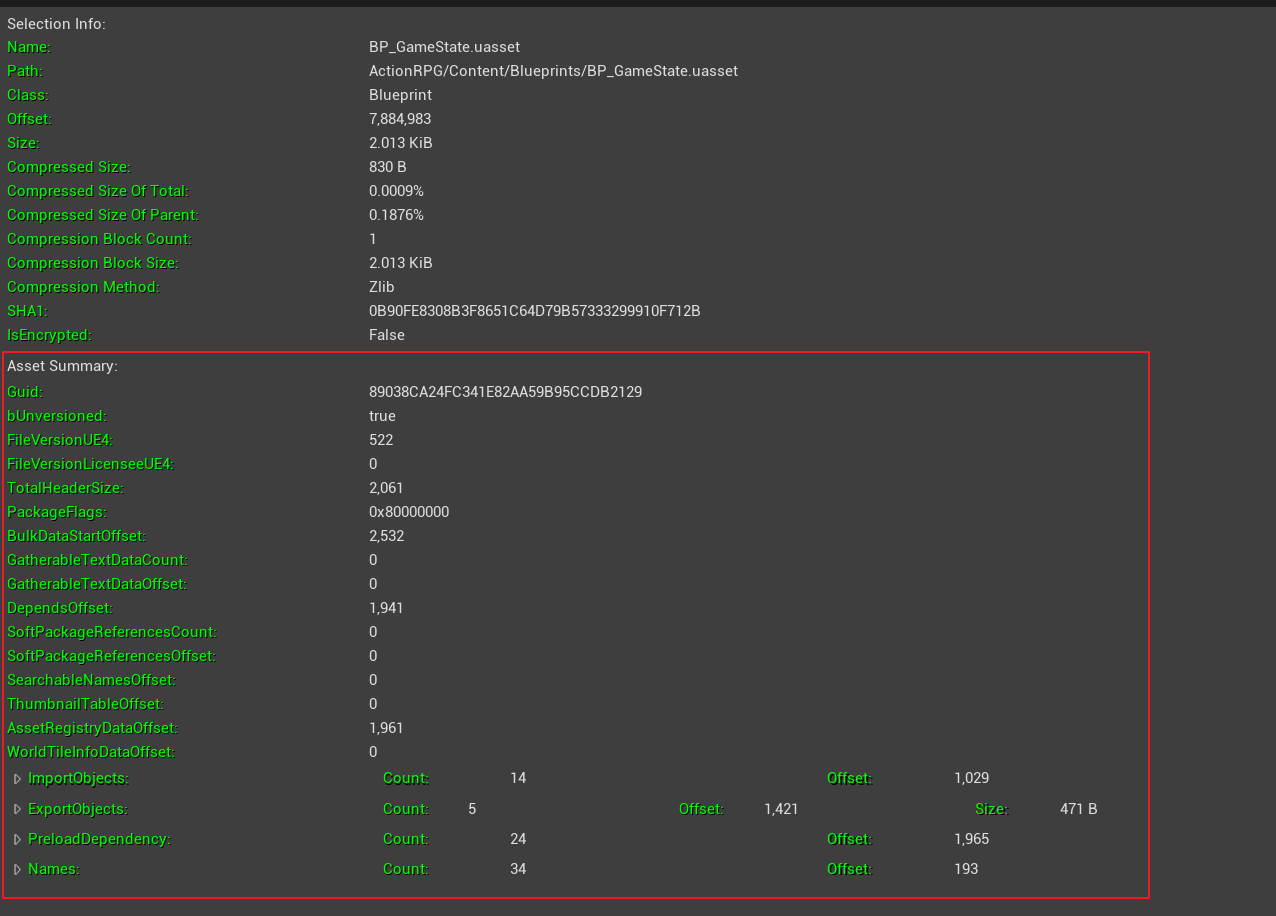

如果选中的是 .uasset 或者 .umap 文件，还能查看该文件内部的序列化信息

• Guid: 该资源的 Guid
• bUnversioned: 序列化时是否带引擎版本信息
• FileVersionUE4: 文件格式版本号
• FileVersionLicenseeUE4: 文件格式版本号(授权)
• TotalHeaderSize: uasset 的文件头大小
• PackageFlags: uasset 包标志

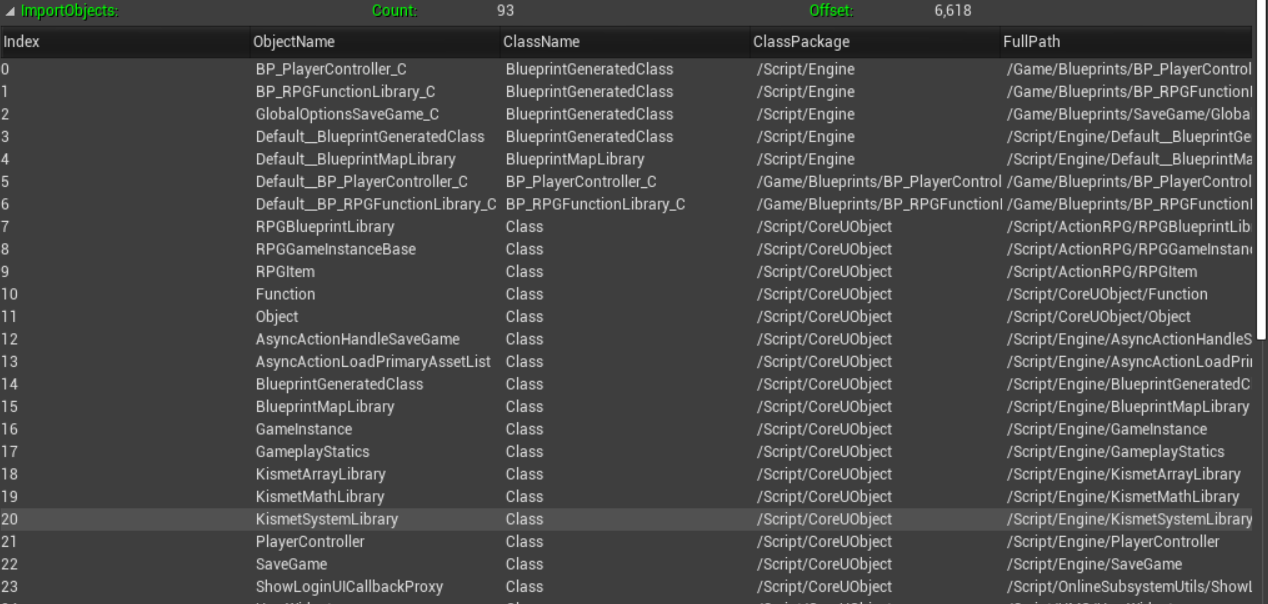

• ImportObjects: 导入表信息(引用的外部对象信息)
  • Index: 对象在导入表中的索引
  • ObjectName: 对象名称
  • ClassName: 对象类型
  • ClassPackage: 对象类型所在的包
  • FullPath: 对象完整路径

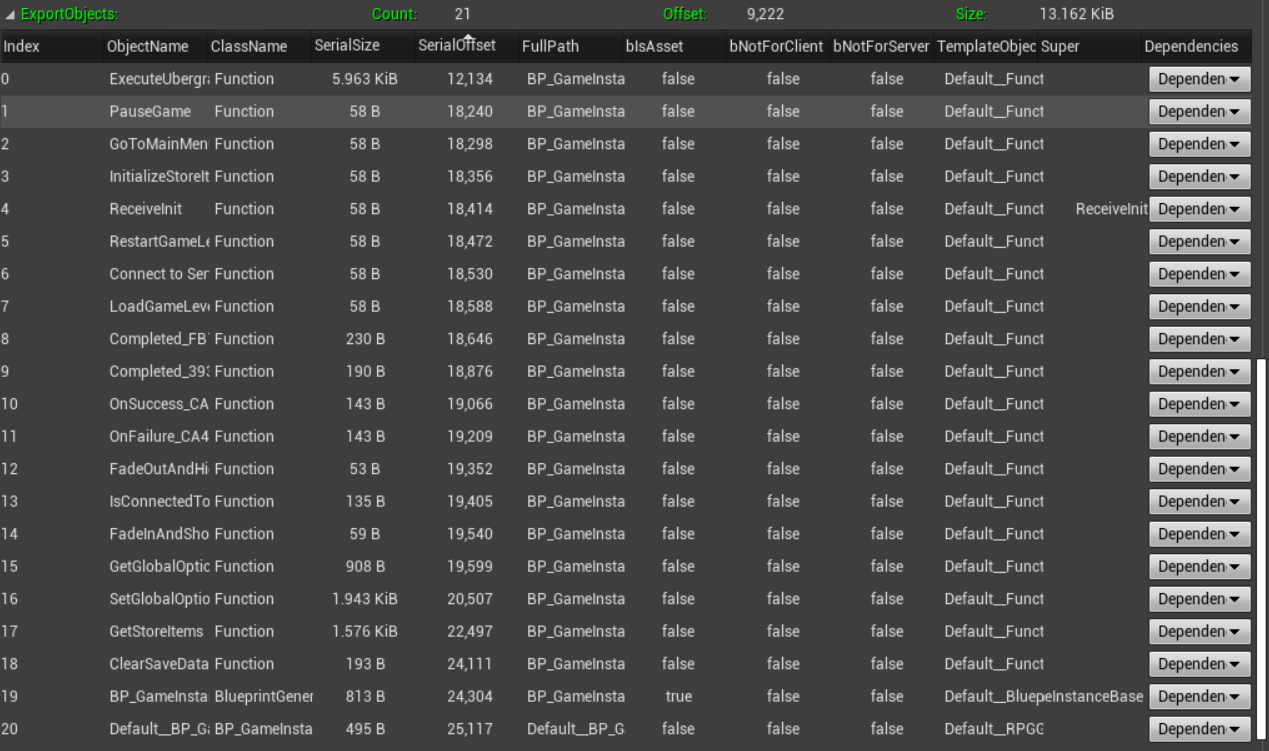

• ExportObjects: 导出表信息(该资源内部有哪些对象)，导出表的序列化大小即是对应的 .uexp 文件大小，可点击 SerialSize 和 SerialOffset 列进行排序
  • Index: 对象在导出表中的索引
  • ObjectName: 对象名称
  • ClassName: 对象类型
  • SerialSize: 对象的序列化大小
  • SerialOffset: 对象的序列化偏移
  • FullPath: 对象在包内的完整路径
  • bIsAsset:
  • bNotForClient: 非客户端资源
  • bNotForServer: 非服务器资源
  • TemplateObject: 该对象的模板对象
  • Super: 父类对象

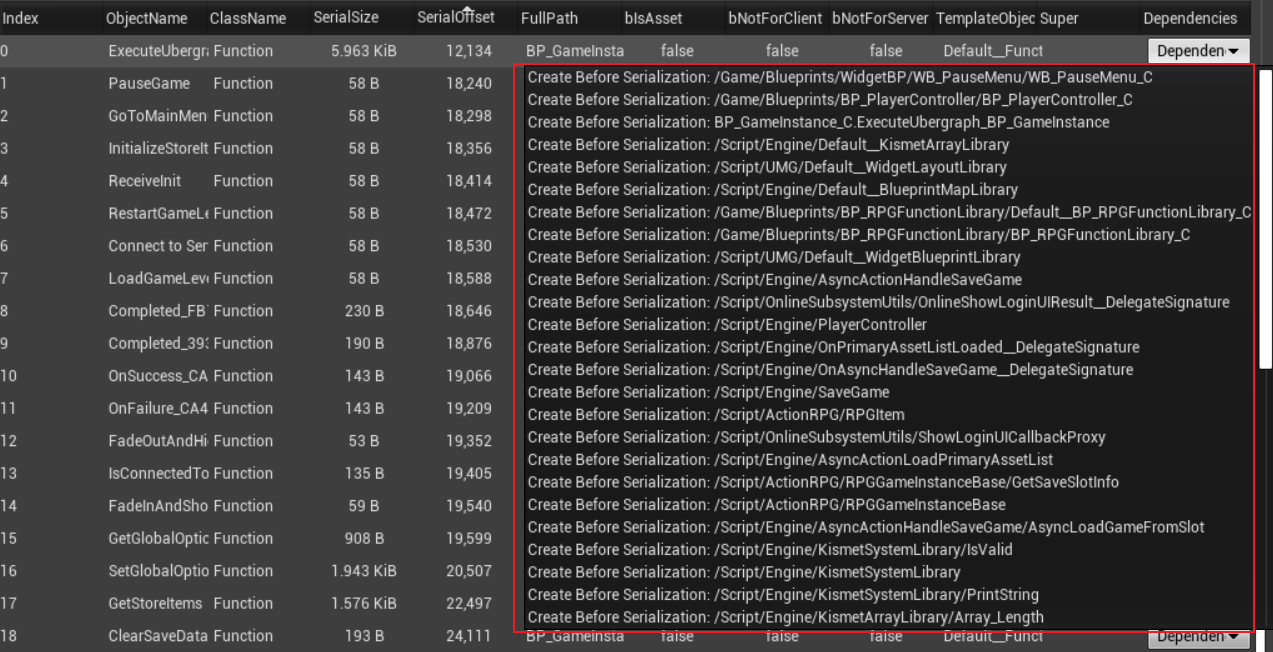

  • Dependencies: 该对象引用的具体对象信息，冒号前为引用类型，后为引用的具体对象路径
    • Serialization Before Serialization: 序列化前要完成序列化的对象
    • Create Before Serialization: 序列化前要完成创建的对象
    • Serialization Before Create: 创建前要完成序列化的对象
    • Create Before Create: 创建前要完成创建的对象

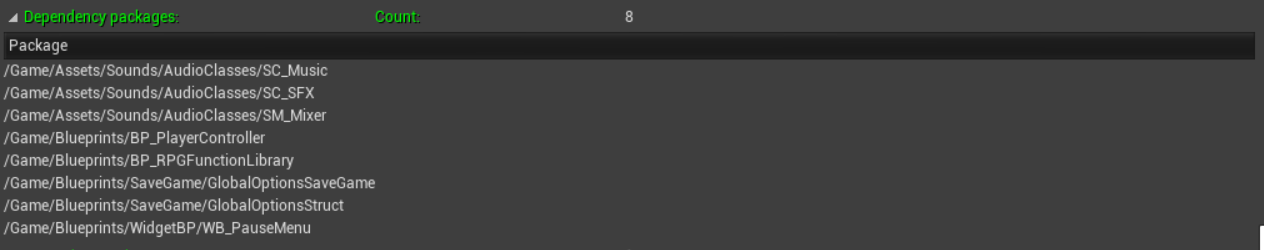

• Dependency packages: 该资源依赖的资源

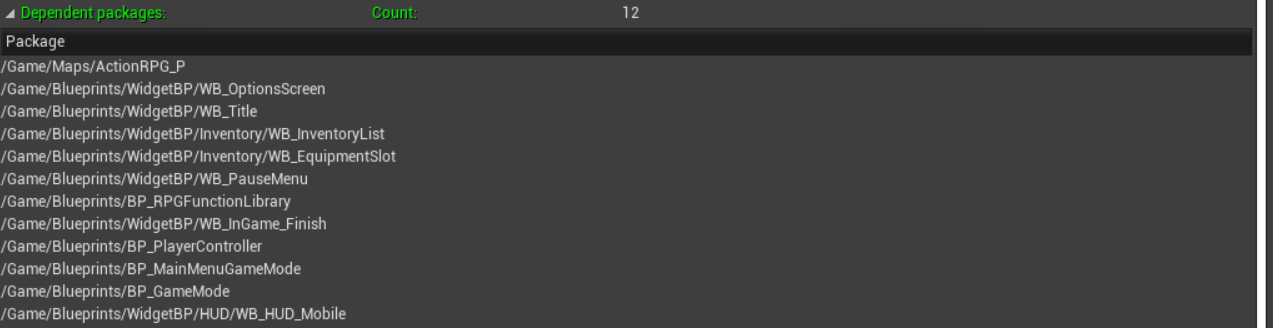

• Dependent packages: 依赖该资源的资源，这个是在当前 Pak 内搜索，如果分包了则结果可能会缺失

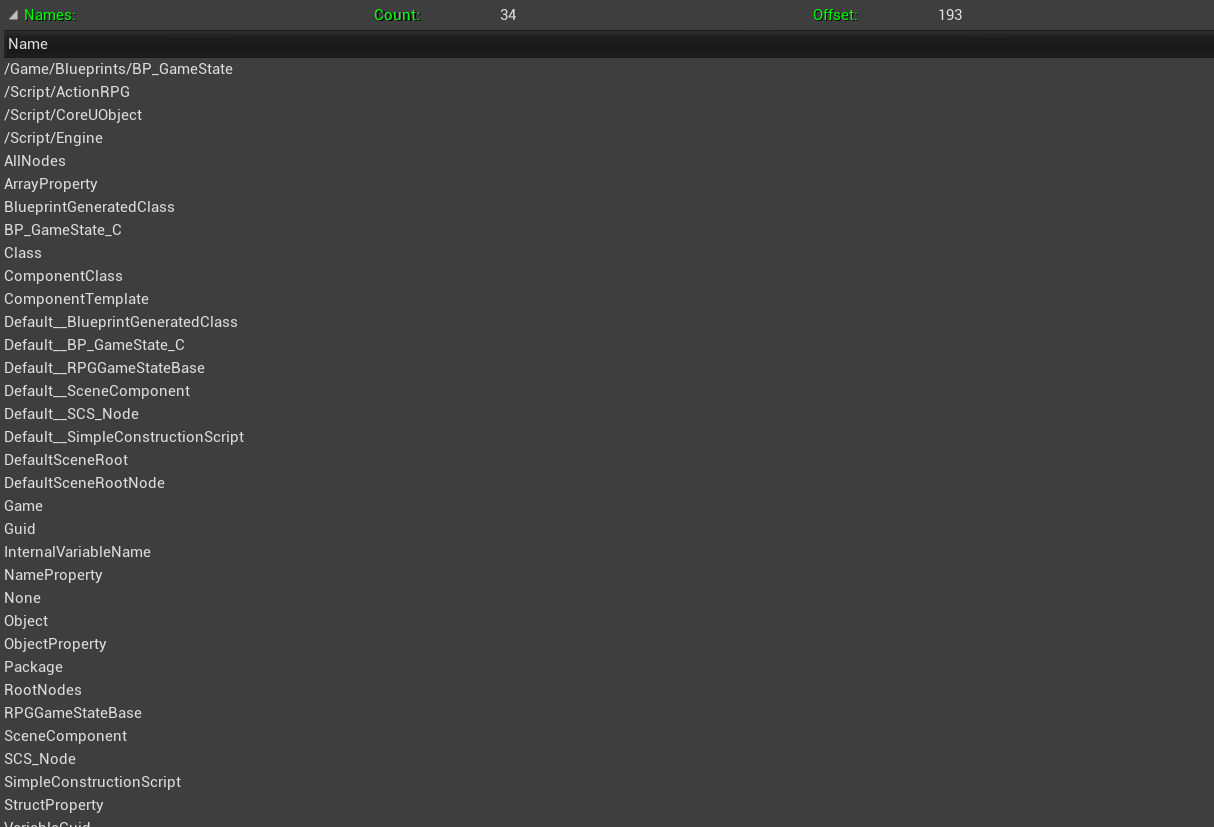

• Names: 该资源相关联的所有 FName 信息

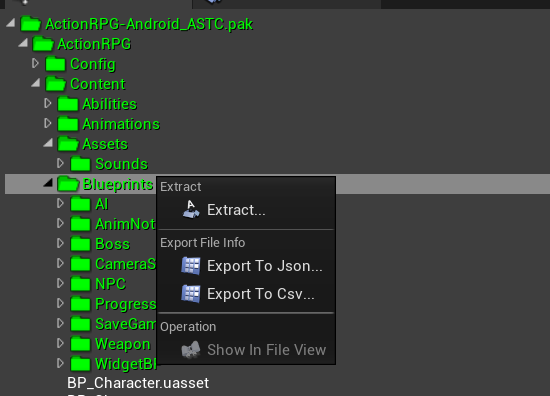

右键菜单

右键目录或者文件，会弹出右键菜单，功能如下

• Extract: 解压选中的目录或者文件
• Export To Json: 将选中的目录或文件信息导出到 Json 文件
• Export To Json: 将选中的目录或文件信息导出到 Csv 文件
• Show In File View: 如果选中的是文件，则跳转到该文件在文件列表中的对应位置

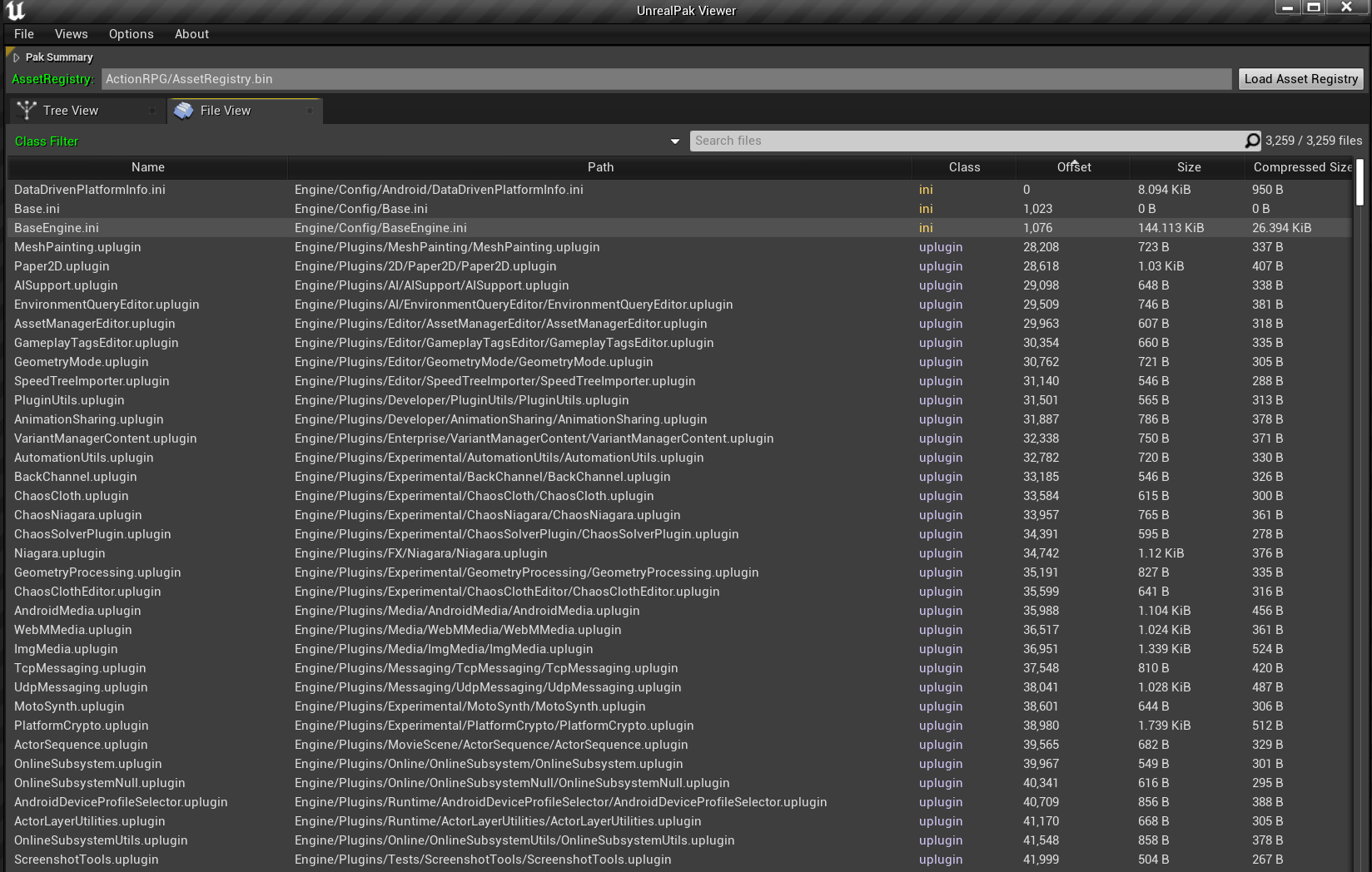

文件列表视图

文件列表视图以表格形式显示 Pak 中的文件信息，支持点击列标题进行排序

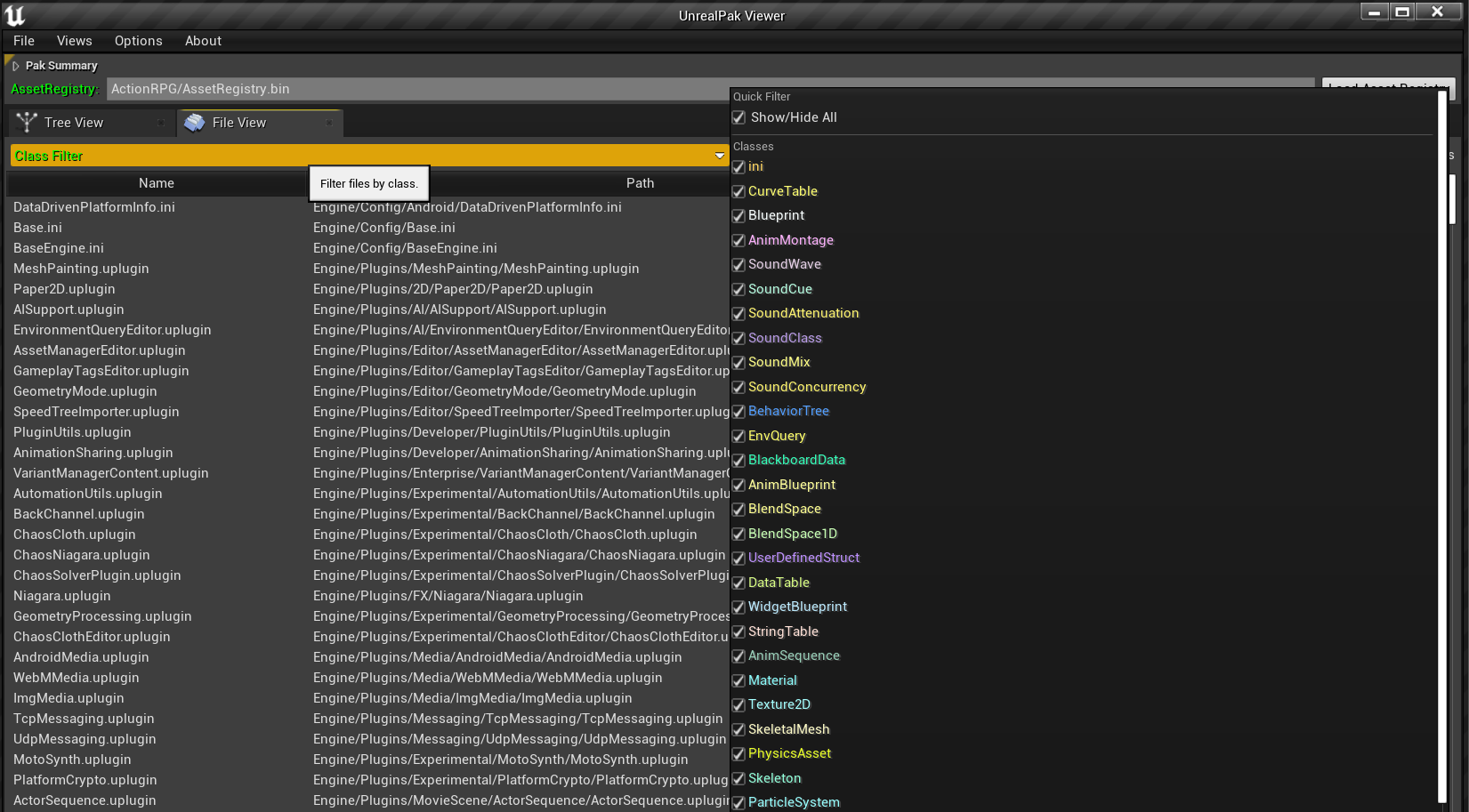

类型过滤

按类型过滤列表中的文件

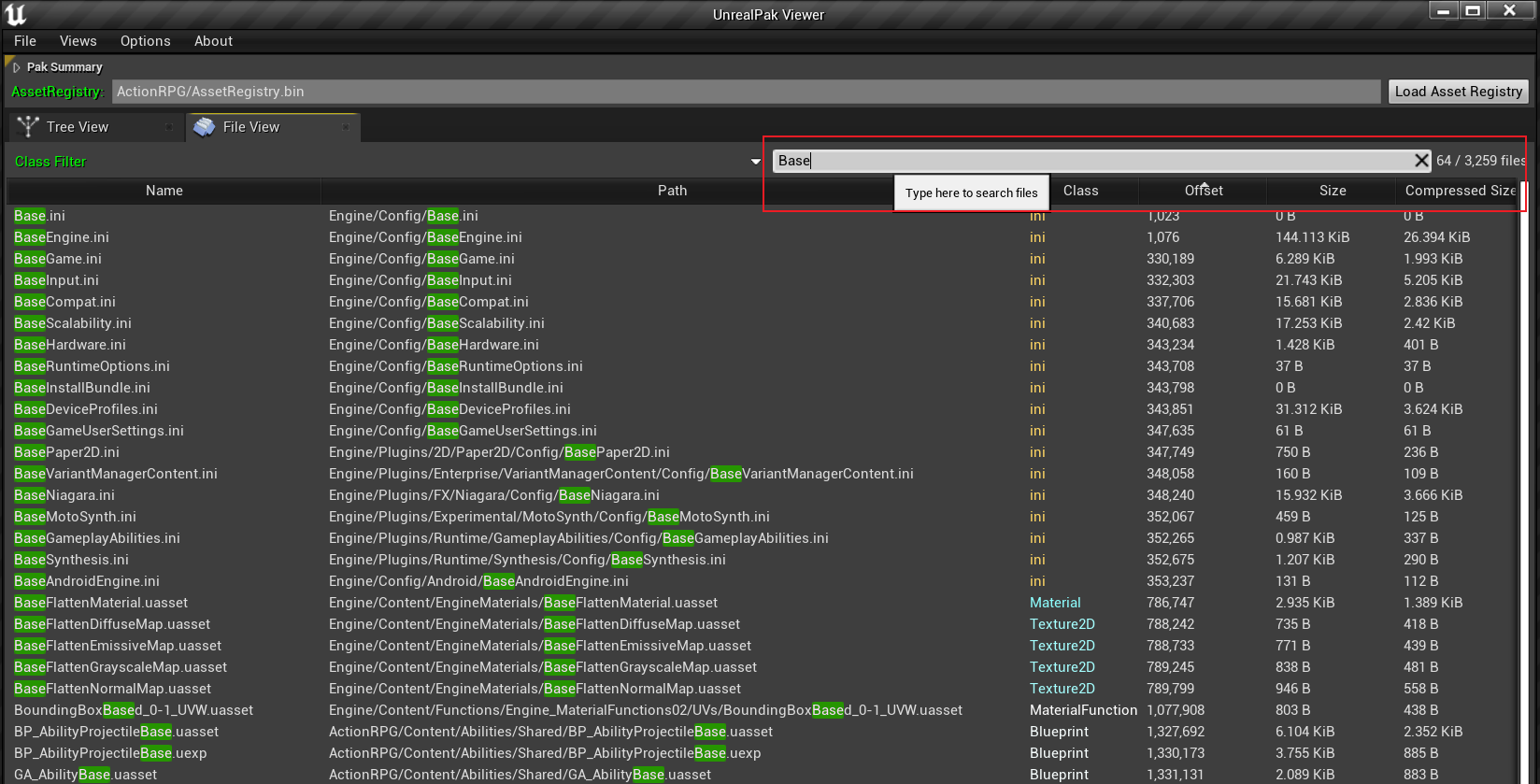

文件名过滤

按文件名过滤列表中的文件

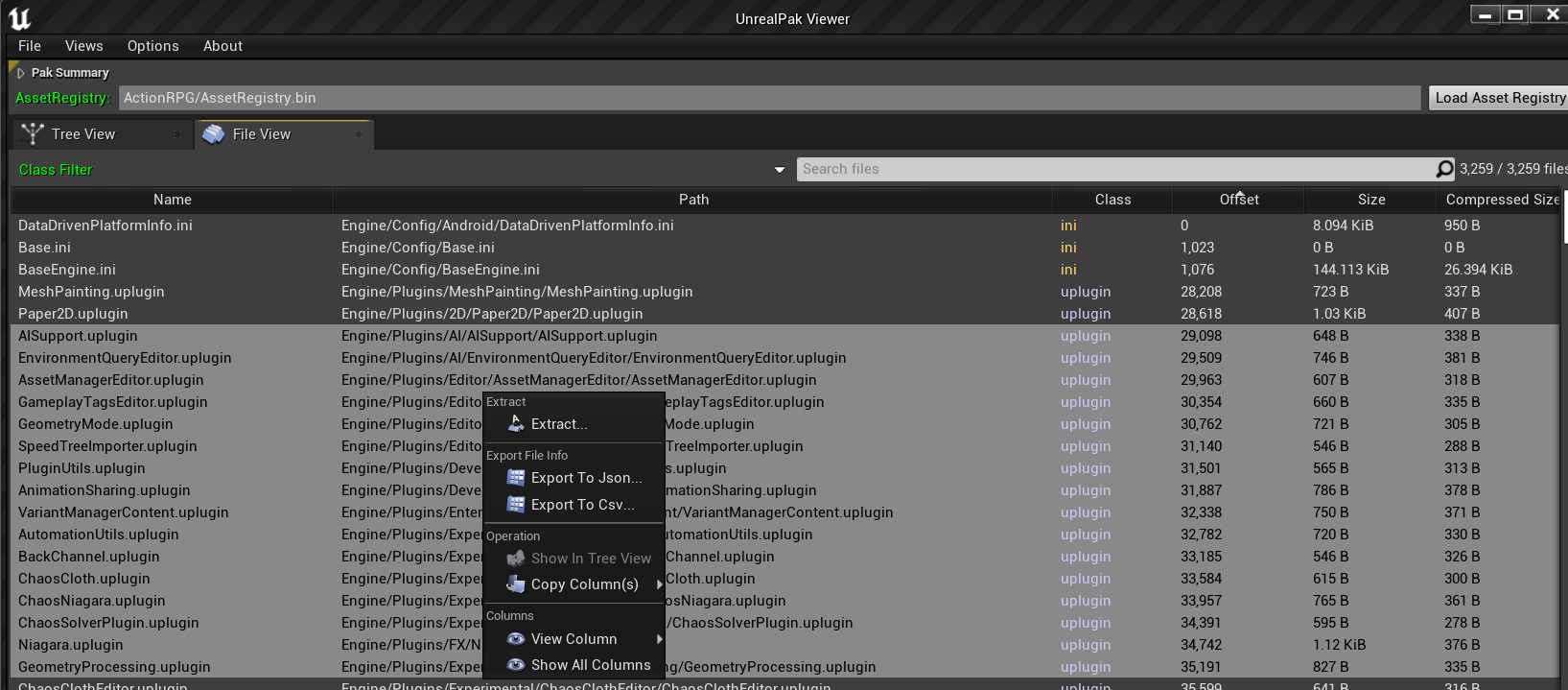

右键菜单

选中文件后右键弹出右键菜单，功能如下

• Extract: 解压选中文件
• Export To Json: 将选中的文件信息导出到 Json 文件
• Export To Json: 将选中的文件信息导出到 Csv 文件
• Show In Tree View: 如果选中单文件，则跳转到树形视图中
• Copy Columns: 复制对应的列信息到剪贴板中
• View Column: 隐藏/显示列
• Show All Columns: 显示所有列

编译

将代码克隆到 Engine\Source\Programs 目录下，重新生成解决方案编译即可

• 已编译通过的引擎版本
  • 4.24
  • 4.25
  • 4.26
  • 4.27
  • 4.28

TODO

• commandline application
• Pak compare visiualize
• resource preview
• resource load heat map
